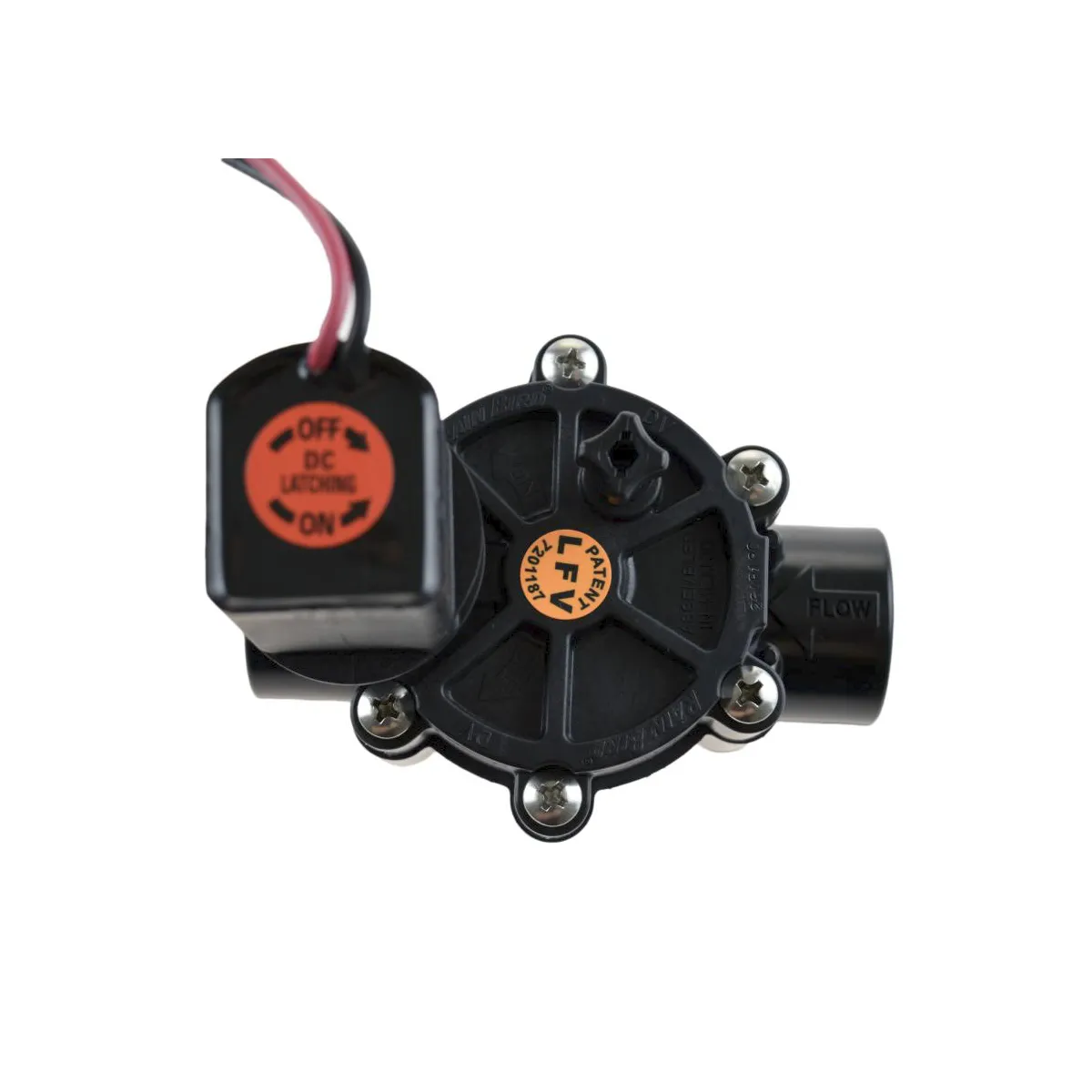

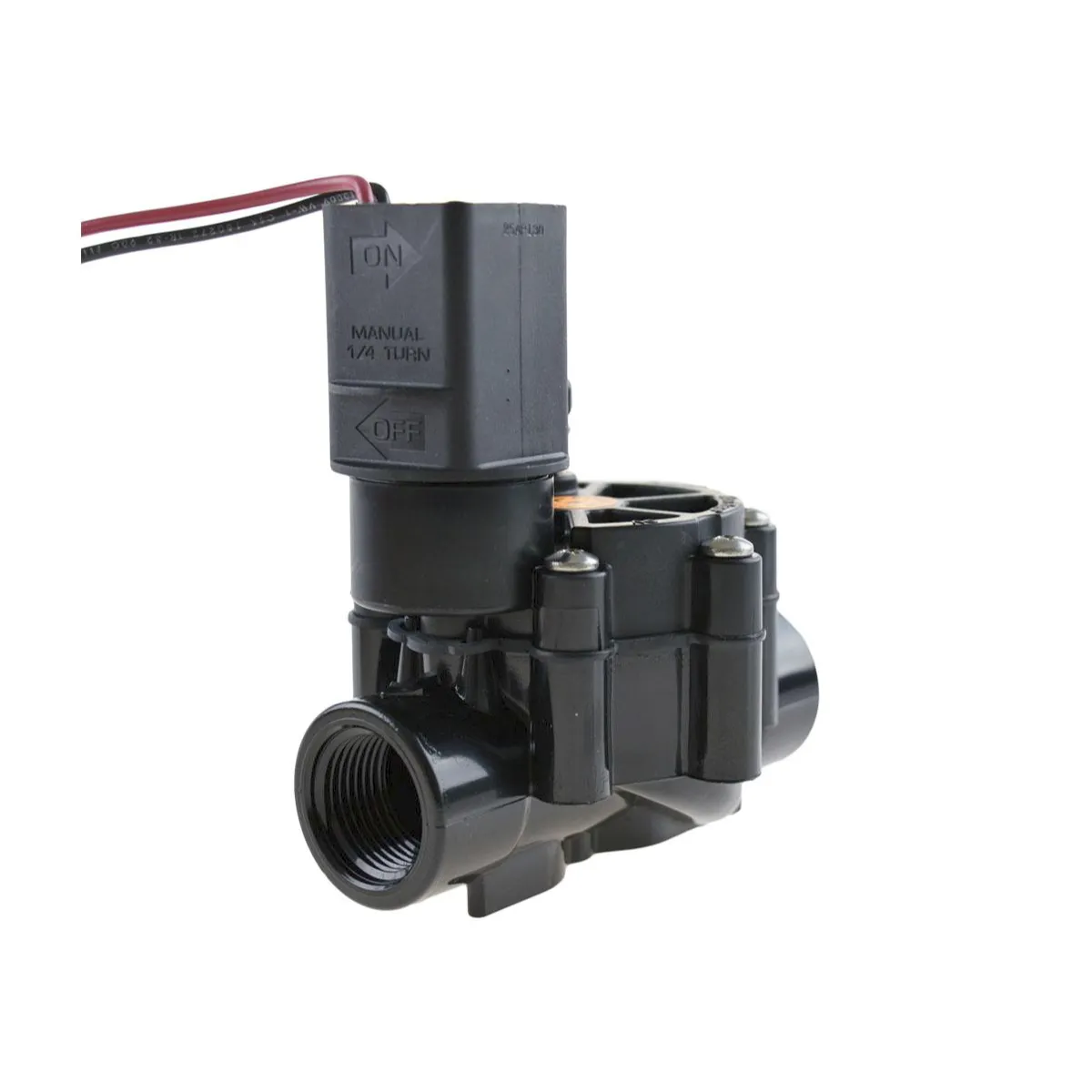

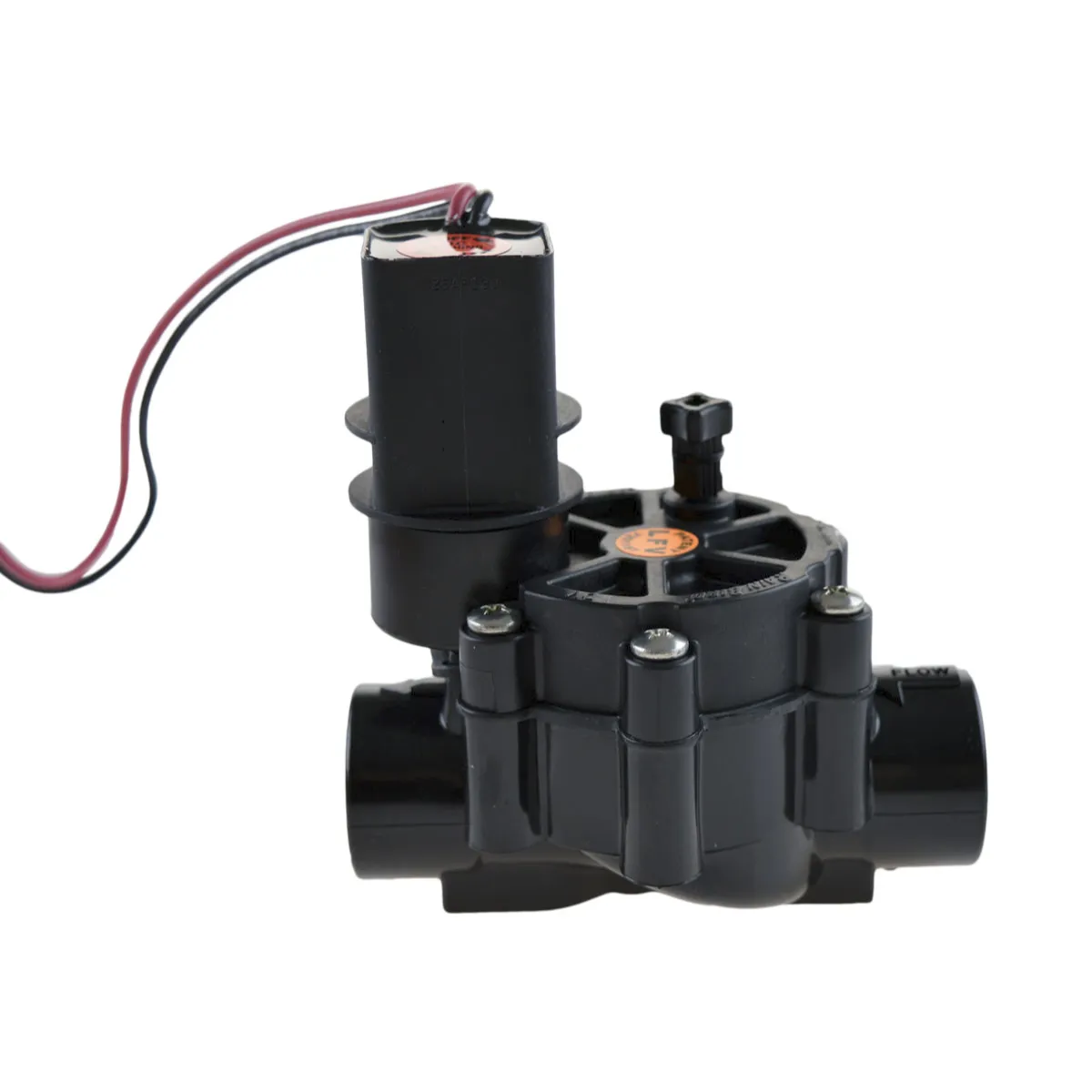

Rain Bird DV Drip Magnetventil LFV075 - 3/4" IG, 24 VAC für Mikrobewässerung

Rain Bird LFV-075 — 24-VAC-Low-Flow-Magnetventil (3/4" IG) für Tropfbewässerung & Crop Steering im Zelt

Das Rain Bird LFV-075 (Low Flow Valve) ist ein vorgesteuertes 24-VAC-Magnetventil für die präzise Zonensteuerung in Tropfbewässerungssystemen und NetBow-Setups. Während Standardventile erst ab 180 L/h schließen, dichtet die Doppel-Dichtkanten-Membran des LFV-075 bei 1,0 bis 10,3 bar Betriebsdruck selbst kleinste Durchflussmengen ab 0,05 m³/h (45,4 L/h) im Kulturraum absolut tropffrei ab.

Ventilhydraulik bei Kleinstmengen: Warum Standardventile in Tropfsystemen versagen und das LFV-075 dicht hält

Klassische Magnetventile aus der Garten- und Parkbewässerung sind für Volumenströme von 1.000 bis 9.000 L/h ausgelegt. Sie benötigen einen kontinuierlichen Mindestdurchfluss von mindestens 180 bis 300 L/h, damit die hydraulische Druckdifferenz zwischen Einlass und Steuerkammer ausreicht, um die Membran gegen den Strömungswiderstand zuverlässig auf den Ventilsitz zu drücken. In geschlossenen Indoor-Setups mit wenigen Pflanzkübeln – etwa 3 bis 12 Netafim NetBows oder Einzeltropfern – liegt der Gesamtdurchfluss jedoch oft bei nur 12 bis 48 L/h. An Standardventilen bricht der nötige Staudruck zusammen: Das Ventil flattert, schließt unvollständig oder sickert kontinuierlich nach. In der Folge laufen Leitungen unkontrolliert leer, Nährlösung versickert im Drain und das geplante Dryback-Intervall wird verfälscht.

Das LFV-075 löst dieses Problem durch eine modifizierte Ventilgeometrie mit patentierter Doppel-Dichtkanten-Membran (Double-Knife Diaphragm) und verengtem 1/2"-Durchgangssitz. Die scharfkantige Dichtlippe erzeugt selbst bei geringsten Fließgeschwindigkeiten eine punktuell hohe Flächenpressung, die den Fluss beim Abschalten der 24-VAC-Spule sofort stoppt. In Verbindung mit nachgeschalteten CNL-Tropfern (Compensating Non-Leakage) schließt das System selbst bei Kleinstabnahmen ab 12 L/h ohne Nachsickern ab. Ein integrierter, selbstreinigender 90-Mesh-Pilotfilter (200 µm) schützt die Steuerbohrung vor Schwebstoffen. In Kombination mit einem vorgeschalteten 200-Mesh-Filter (75 µm) bleibt das Ventil dauerhaft schaltgenau im Kontakt mit mineralischer Nährlösung.

Integration in die Druckkette und Ansteuerung über 24 VAC

Installiere das LFV-075 in Fließrichtung hinter der Pumpe und dem Druckspeicher, jedoch unmittelbar vor dem 1,4-bar-Druckminderer. Durch diese Platzierung schaltet das Ventil bei vollem Speicherdruck (ca. 3,1 bar): Der hohe Differenzdruck presst die Doppel-Dichtkanten-Membran beim Signalstopp blitzschnell auf den Ventilsitz, sodass auch bei minimalen Durchflussmengen kein Tropfen nachkriecht. Der nachgeschaltete Druckminderer drosselt den Durchfluss anschließend schonend auf den Betriebsdruck der Tropferzone. Die beidseitigen 3/4"-Innengewinde werden mit PTFE-Teflonband abgedichtet und von Hand plus maximal eine halbe Umdrehung angezogen.

Die 24-VAC-Magnetspule wird an gängige Bewässerungscomputer (z. B. Rain Bird ESP-TM2, OpenSprinkler oder 24-V-Schaltrelais) angeschlossen. Mit einem Anzugsstrom von 0,30 A (7,2 VA) und einem Haltestrom von 0,19 A (4,6 VA bei 50 Hz) schaltet das System stromsparend und thermisch stabil. Für die Erstinbetriebnahme oder Wartungsspülungen ohne Stromzufuhr verfügt das Ventil über eine externe Entlüftungsschraube. Sie spült Schmutzpartikel nach außen ab, ohne die Spulenkammer zu fluten.

Geräteauswahl: LFV-075 oder Standard-Magnetventil für dein Bewässerungs-Setup?

Für automatisierte Drip-Systeme im Zelt- und Kulturraumanbau mit Netafim-Tropfern, NetBow-Ringen oder Tropfspinnen ist das Rain Bird LFV-075 die einzig betriebssichere Wahl. Handelsübliche 1"-Magnetventile schließen unterhalb von 200 L/h Durchfluss nicht sauber und erfordern künstliche Bypass-Kreisläufe.

Ein Standard-1"-Ventil wie das Rain Bird 100-DV lohnt sich erst bei Großanlagen mit mehr als 1.800 L/h Förderstrom, Sprühnebel-Systemen zur Raumkühlung oder der schnellen Zirkulation großer Nährstoffreservoirs. Für alle dosierten Einzelpflanzen-Bewässerungen bietet das LFV-075 die erforderliche Schaltdichtigkeit für reproduzierbares Crop Steering.
